14种主流烟气脱硫工艺详解 湿法、半干法、干法全流程图

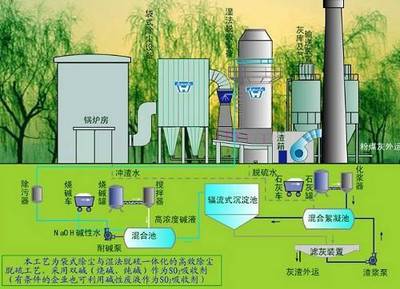

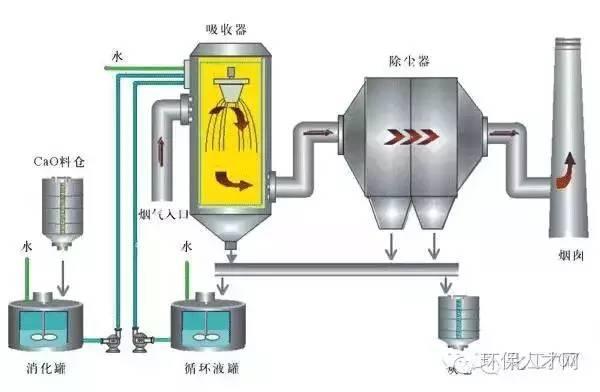

烟气脱硫（Flue Gas Desulfurization, FGD）是控制二氧化硫（SO₂）排放、防治酸雨和大气污染的关键技术。根据脱硫过程的干湿状态，主流工艺可分为湿法、半干法和干法三大类。本文系统梳理14种主流烟气脱硫工艺，并配有流程示意（因纯文本限制，流程以文字描述+关键步骤流程框图呈现），供工程设计与工况选择参考。\n\n## 一、湿法烟气脱硫（Wet FGD）\n\n湿法脱硫技术成熟、脱硫效率高（通常＞95%），以石灰石/石灰-石膏法为代表，广泛应用于燃煤电厂和大型工业锅炉。\n\n### 1. 石灰石-石膏湿法脱硫\n原理：SO₂与石灰石浆液反应，最终氧化生成石膏。\n流程框：烟气→增压风机→GGH（可选）→喷淋吸收塔（石灰石浆液）→除雾器→烟囱排放。\n副产物石膏经脱水后综合利用或堆存。\n\n### 2. 石灰-石膏湿法脱硫\n原理：以石灰（CaO）消化制浆代替石灰石，反应活性更高。\n流程框：烟气→吸收塔（石灰浆液）→强制氧化→石膏脱水→排放。\n\n### 3. 氨法湿法脱硫\n原理：以氨水为吸收剂，生成硫酸铵可作肥料。\n流程框：烟气→预洗→吸收塔（氨水喷淋）→硫酸铵结晶→分离干燥→包装。\n需控制氨逃逸，避免气溶胶生成。\n\n### 4. 钠碱法湿法脱硫\n原理：以NaOH/Na₂CO₃溶液吸收SO₂，生成亚硫酸钠。\n流程框：烟气→吸收塔（钠碱液）→中和氧化→蒸发结晶→无水亚硫酸钠。\n适合中小型烟气治理及高硫工况。\n\n### 5. 双碱法湿法脱硫\n原理：钠碱吸收、石灰再生，结合两者优势。\n流程框：烟气→钠碱吸收塔→再生池（石灰）→石膏分离→钠碱回用。\n可减少结垢，但系统较复杂。\n\n### 6. 镁法湿法脱硫\n原理：以氧化镁浆液吸收SO₂，生成亚硫酸镁。\n流程框：烟气→吸收塔（MgO浆液）→氧化→硫酸镁溶液→蒸发结晶。\n脱硫效率高，副产物可回收。\n\n### 7. 海水法湿法脱硫\n原理：利用海水天然碱度吸收SO₂，再曝气恢复。\n流程框：烟气→海水吸收塔→曝气池→海水排放。\n仅适用于海边电厂，依赖海水碱度与扩散条件。\n\n### 8. 碱式硫酸铝法湿法脱硫\n原理：以碱式硫酸铝溶液吸收SO₂，加热解吸回收高浓度SO₂。\n流程框：烟气→吸收塔→富液加热解吸→SO₂回收→贫液冷却回用。\n适用于需要回收硫资源的场景。\n\n## 二、半干法烟气脱硫（Semi-dry FGD）\n\n半干法兼顾湿法与干法优点：吸收剂在湿状态下反应，产物在干状态下排出，无废水、能耗较低，脱硫效率通常70%~90%。\n\n### 9. 喷雾干燥法（SDA）\n原理：石灰浆液雾化喷入反应塔，与SO₂反应并蒸发干燥。\n流程框：烟气→反应塔（石灰浆喷雾）→袋式除尘器→排放。\n副产物为干粉状混合物，需制浆系统。\n\n### 10. 循环流化床半干法（CFB-FGD）\n原理：在流化床内以消石灰与循环灰反应，床料循环倍率高。\n流程框：烟气→流化床吸收塔（喷水+消石灰）→旋风分离器→除尘器→排放。\n适合中高硫煤，脱硫效率可达90%以上。\n\n### 11. 增湿灰循环半干法（NID）\n原理：利用增湿灰（飞灰+石灰）在反应器内脱硫。\n流程框：烟气→NID反应器（增湿灰）→除尘器→部分灰循环加湿→排放。\n系统紧凑，投资较低。\n\n### 12. 气体悬浮吸收半干法（GSA）\n原理：石灰浆喷入悬浮反应塔，与烟气快速反应。\n流程框：烟气→GSA反应塔→旋风分离器→除尘器→排放。\n适用于低硫烟气，副产物干态排出。\n\n## 三、干法烟气脱硫（Dry FGD）\n\n干法不用水或极少量水，无废水、腐蚀轻，但脱硫效率相对较低（50%~80%），适合中小锅炉、低硫工况。\n\n### 13. 炉内喷钙/尾部增湿活化干法（LIFAC）\n原理：炉内喷石灰石，尾部活化器喷水提高脱硫率。\n流程框：锅炉→炉内喷石灰石→尾部增湿活化器→除尘器→排放。\n改造方便，但钙硫比高。\n\n### 14. 循环流化床干法（CFB干法）\n原理：与传统CFB烟气脱硫控制水量近似干态反应，基本不喷水。\n流程框：烟气→干法流化床吸收塔（消石灰+循环灰）→分离器→除尘器→排放。\n无废水、无白烟，但脱硫效率依赖钙硫比与床料循环。\n\n## 四、工艺流程归纳示意\n\n| 类型 | 工艺 | 吸收剂 | 副产物 | 脱硫效率 | 典型流程 |\n|---|---|---|---|---|---|\n| 湿法 | 石灰石-石膏 | CaCO₃ | 石膏 | ＞95% | 吸收塔-氧化-脱水 |\n| 湿法 | 氨法 | NH₃ | 硫铵 | ＞95% | 吸收-结晶-干燥 |\n| 湿法 | 钠碱法 | NaOH | 亚硫酸钠 | ＞90% | 吸收-中和-结晶 |\n| 湿法 | 双碱法 | NaOH+CaO | 石膏 | ＞90% | 吸收-再生-回用 |\n| 湿法 | 镁法 | MgO | 硫酸镁 | ＞95% | 吸收-氧化-结晶 |\n| 湿法 | 海水法 | 海水 | 硫酸盐 | ＞90% | 吸收-曝气-排放 |\n| 湿法 | 碱式硫酸铝 | Al₂(SO₄)₃ | SO₂回收 | ＞90% | 吸收-解吸-回收 |\n| 半干法 | SDA | CaO | 干粉 | 70%~90% | 喷雾-反应-除尘 |\n| 半干法 | CFB-FGD | Ca(OH)₂ | 干粉 | 90%+ | 流化-分离-循环 |\n| 半干法 | NID | CaO+飞灰 | 干粉 | 80%~90% | 增湿-反应-除尘 |\n| 半干法 | GSA | Ca(OH)₂ | 干粉 | 80%~90% | 悬浮-分离-除尘 |\n| 干法 | LIFAC | CaCO₃ | 干渣 | 70%~80% | 炉内喷钙-增湿-除尘 |\n| 干法 | CFB干法 | Ca(OH)₂ | 干渣 | 80%~90% | 流化-循环-除尘 |\n| 湿法 | 石灰-石膏 | CaO | 石膏 | ＞95% | 消化制浆-吸收-氧化 |\n\n## API',
